Hallenverteiler
Standschränke mit Sammelschienensystem für Halle, Werkstatt und Gewerbe. Vom 80-A-Verteiler mit wenigen Abgängen bis zur 630-A-Anlage mit Wandlerzählung, Lastmanagement und getrennten Abgangsfeldern — projektiert und gefertigt nach Ihrer Vorgabe.

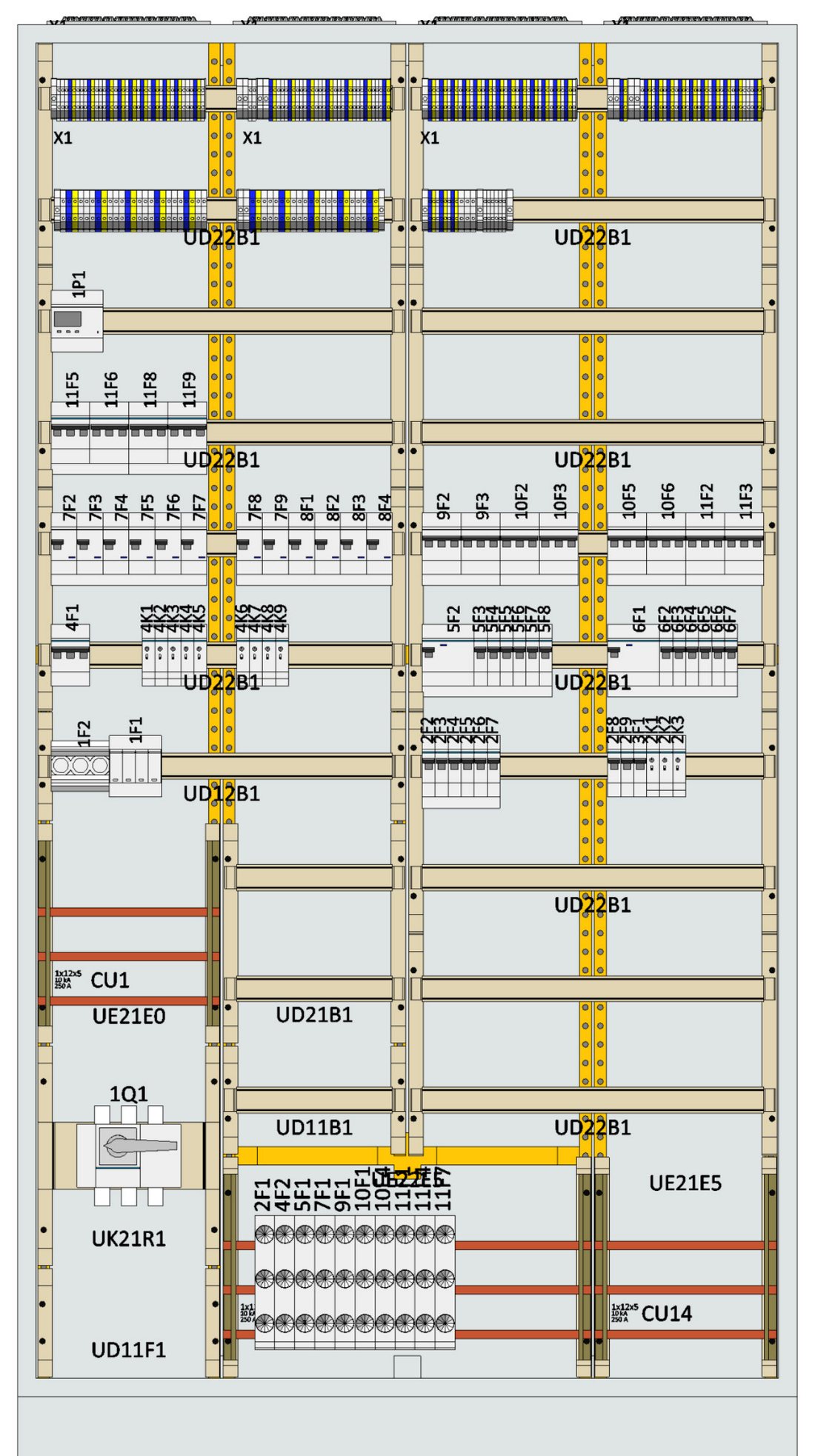

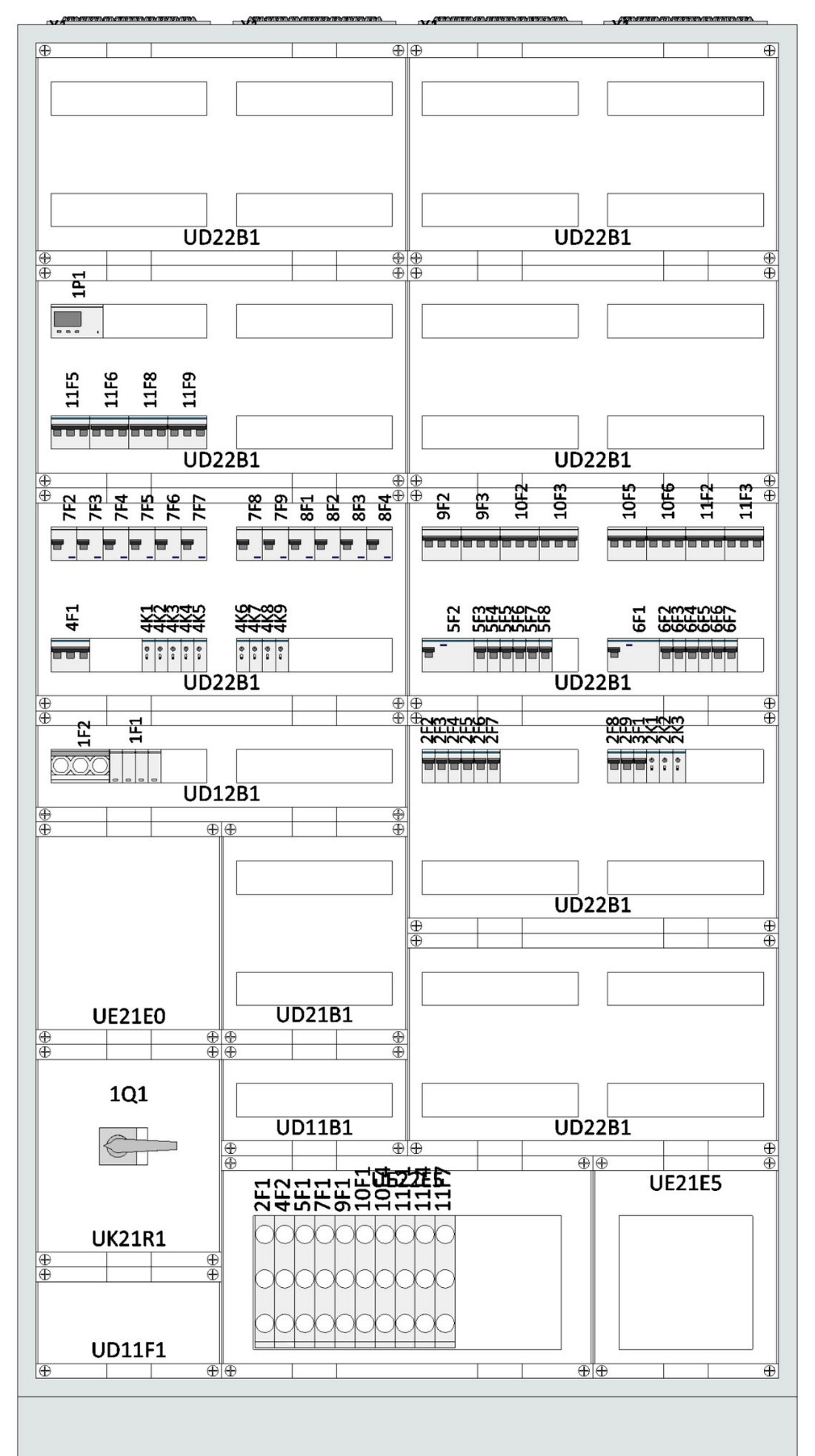

160-A-Schaltschrank
Diese Anlage haben wir vollständig geplant und aufgebaut. Die Abbildungen stammen aus unserer eigenen Konstruktion — kein Katalogbild, keine Illustration.
Technische Daten
| Bauform | Standschrank, 1950 × 1050 × 205 mm, IP44, Schutzklasse I |
| Einspeisung | Lasttrennschalter 3-polig 160 A mit Trennungsanzeige |
| Sammelschienen | Kupfer 12 × 5 mm, ein- und zweifeldig, mit seitlicher Abschottung |
| Messung | Wandler-Energiezähler 3-phasig, MID-konform, mit Modbus-Schnittstelle für Energiedatenerfassung |
| Überspannungsschutz | Ableiter Typ 2, 4-polig, TN-S, Uc 275 V, In 20 kA / Imax 40 kA |
| Abgänge (Referenz) | 10× LS 3-polig B32 · 3× LS 3-polig B16 · 24× FI/LS B16 30 mA Typ A · 9× LS B10 · 2× FI 4-polig 40 A / 30 mA · 10× D02-Sicherungsabgang 63 A 3-polig |
| Steuerung | Treppenlichtzeitschalter, davon neun in Multifunktionsausführung |
| Klemmen | Reihenklemmen 2,5 mm² und 6 mm², getrennt nach Phase, N und PE |
| Netzform | TN-S, 230/400 V AC, 50 Hz |
| Normbasis | DIN EN 61439-1/-2 (Energie-Schaltgerätekombination) |
Lieferumfang
- Fertig aufgebaute und verdrahtete Schaltgerätekombination
- Stückprüfprotokoll mit Ihren Messwerten (DIN EN 61439, Abschnitt 11)
- Stromlaufplan, Klemmen- und Kabelliste
- Montage- und Betriebsanleitung
- CE-/Konformitätserklärung und Typenschild
Normzuordnung: Ob eine Anlage nach DIN EN 61439-2 (Energie-Schaltgerätekombination) oder -3 (Installationsverteiler) gebaut wird, entscheidet nicht allein der Bemessungsstrom, sondern der vorgesehene Bedienerkreis. Hallenverteiler werden von Elektrofachkräften bedient und gewartet und fallen daher unter Teil 2. Installationsverteiler nach Teil 3 sind demgegenüber für die Bedienung durch Laien ausgelegt. Der oft genannte Übergang bei etwa 63/80 A ist nur ein Anhaltspunkt, kein Norm-Kriterium.
Anlagen über 250 A: Größere Anlagen planen und fertigen wir im Projektgeschäft. Prüfumfang, Nachweise und Terminschiene stimmen wir dabei vorab mit Ihnen ab, statt sie pauschal zuzusagen. Sprechen Sie uns einfach mit Ihren Eckdaten an.
Bemessung der Sammelschienen: Der Schienenquerschnitt wird nicht pauschal nach dem Bemessungsstrom der Einspeisung festgelegt, sondern nach dem tatsächlichen Belastungsstrom (Belastungsfaktor RDF nach DIN EN 61439-1/-2) und dem Erwärmungsnachweis für das geschlossene Gehäuse nach DIN EN 61439-1 Abschnitt 10.10 (Rechenverfahren IEC 60890). Der in der Referenz verbaute Querschnitt (Cu 12 × 5 mm) gilt für deren Bestückung und Schutzart; bei durchgehender Volllast oder höherer Umgebungstemperatur legen wir die Schiene entsprechend größer aus (z. B. 15 × 5 oder 20 × 5 mm).
Hinweis: Wir liefern die aufgebaute Anlage. Transport, Aufstellung, Anschluss und Inbetriebnahme übernimmt eine Elektrofachkraft Ihrer Wahl.
Wo Hallenverteiler stehen
Produktion & Werkstatt
Drehstromabgänge für Maschinen, CEE-Steckdosen, getrennte Kreise für Beleuchtung und Hallentore — mit Reserve für die nächste Maschine.
Gewerbe & Logistik
Unterverteilung ganzer Hallenabschnitte mit Wandlerzählung je Bereich, damit Verbräuche verursachungsgerecht zugeordnet werden können.
Ladeinfrastruktur
Vorverteilung für mehrere Ladepunkte mit Platzreserve für Lastmanagement und die Anforderungen aus § 14a EnWG.
Stellen Sie Ihre Anlage zusammen
Wählen Sie, was Sie schon wissen — die Auswahl wandert direkt in Ihre Anfrage. Was offen bleibt, klären wir in der Projektierung.
Anlagen über 250 A laufen als Projektgeschäft mit individueller Abstimmung von Prüfumfang und Nachweisen.
Ab 80 A erfolgt die Messung als Wandlerzählung — Direktzählung ist nach VDE-AR-N 4100 nur bis 63 A zulässig.
So läuft's
Eckdaten senden
Nennstrom, gewünschte Abgänge, Aufstellort und Netzform — je genauer, desto belastbarer das Angebot.
Projektierung
Wir legen die Anlage aus, erstellen Stromlaufplan und Aufbauzeichnung und stimmen sie mit Ihnen ab.
Fertigung & Prüfung
Aufbau, Verschienung und Verdrahtung in Paderborn, anschließend die Stückprüfung nach DIN EN 61439 mit vollständiger Dokumentation.
Lieferung
Anlieferung per Spedition, anschlussfertig mit Prüfprotokoll, Stromlaufplan, Klemmenplan und Betriebsanleitung.
Anlage anfragen
Nennstrom, Abgänge und Aufstellort genügen für den Einstieg — den Rest klären wir gemeinsam.
