STEFFENSElektroWorks · Verteilerbau aus Paderborn

Zählerschrank, fertig verdrahtet

SEW 301 · 302 · 303

Drei Zählerschränke bis 63 A nach VDE-AR-N 4100, aufgebaut, verdrahtet und einzeln geprüft. Ihr eingetragener Elektrofachbetrieb montiert, meldet an und nimmt in Betrieb.

Norm
VDE-AR-N 4100
Zählerplatz BKE-I mit APZ
Hauptschalter
63 A
SLS und Hauptschalter 4-polig
Gehäuse
univers Z
Hager, 2- oder 5-feldig
Angebot
3 Werktage
nach Prüfung des Netzbetreibers

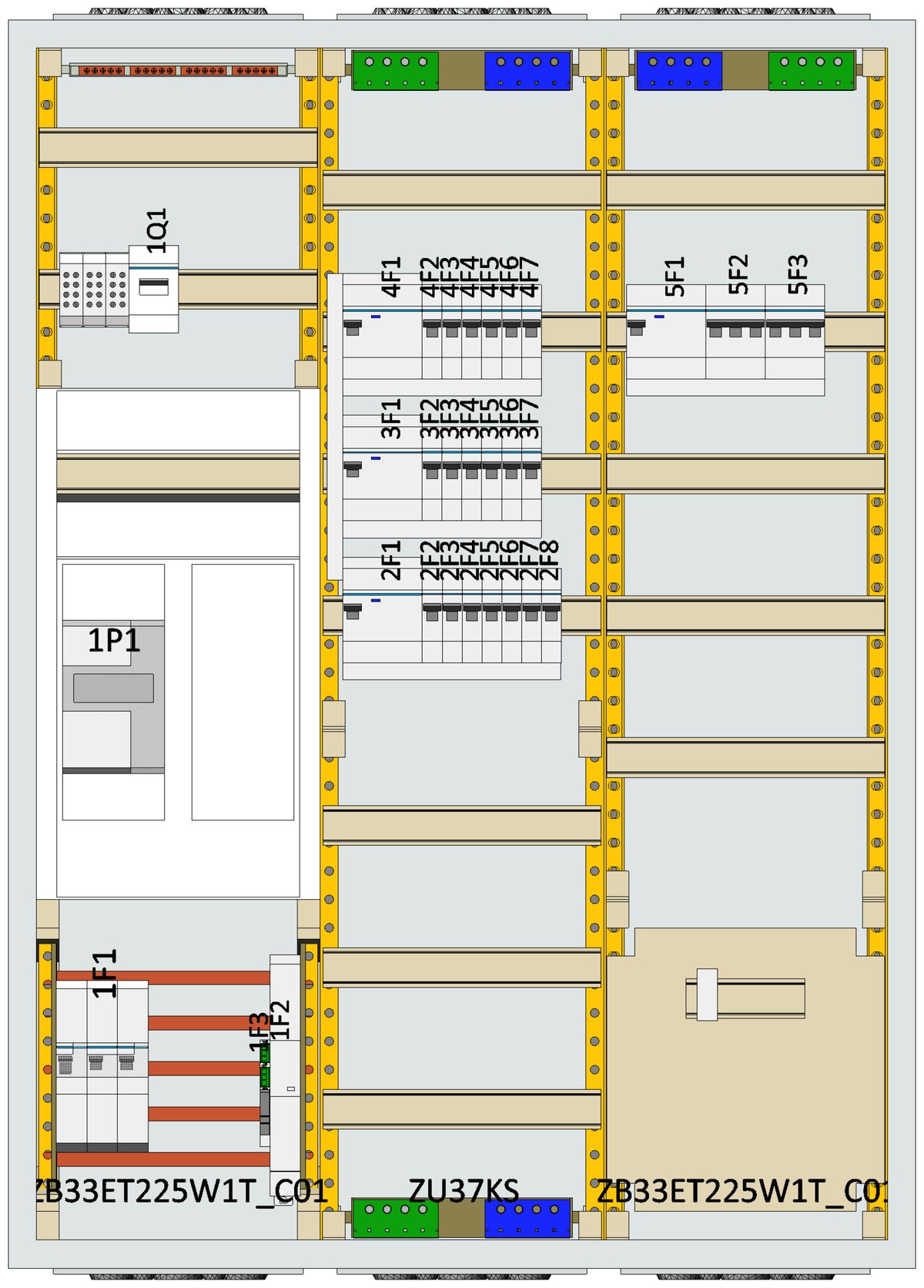

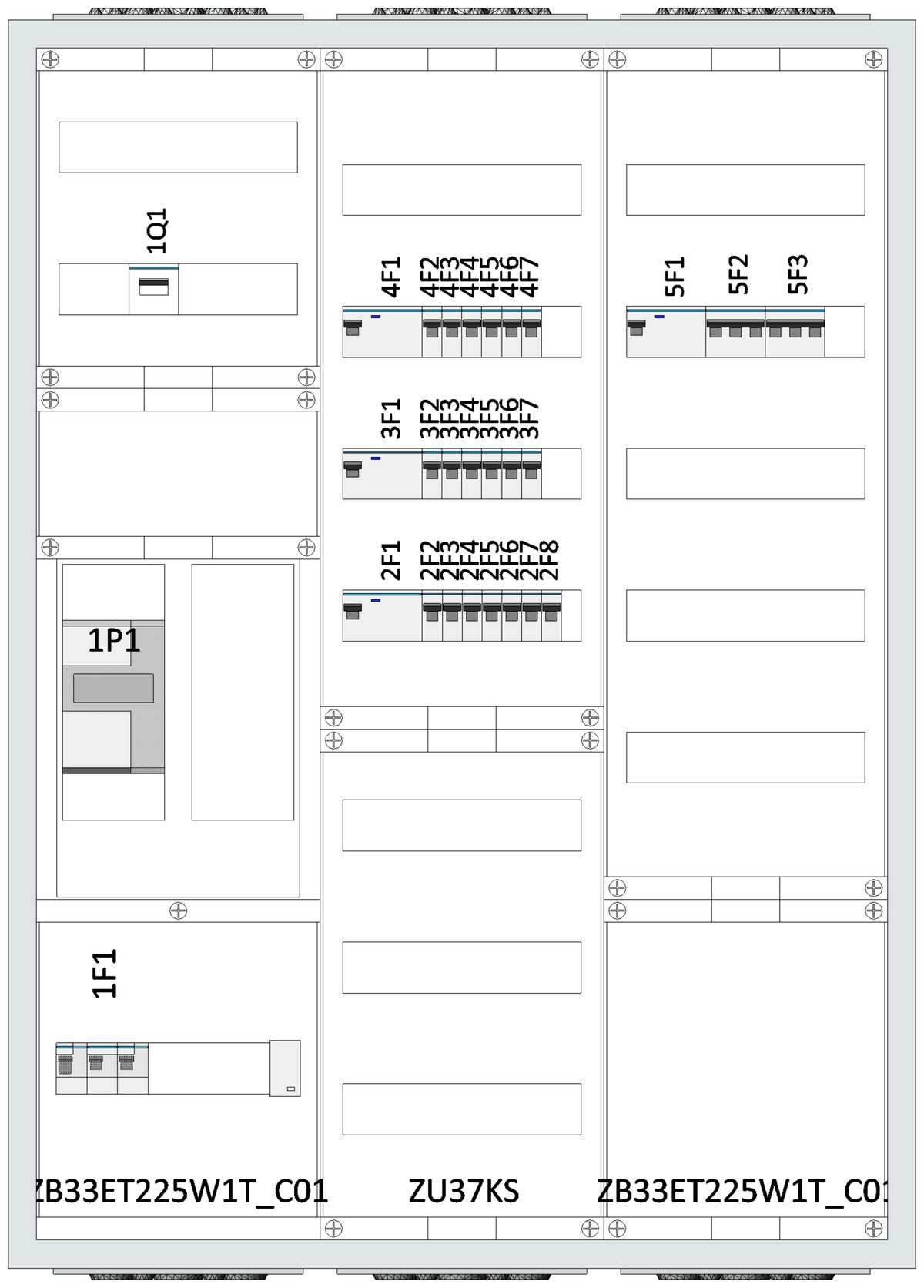

SEW 302 Zählerschrank Haus mit Wallbox, Visualisierung mit geöffneten Türen
  • -F0SLS 63 A, Kombiableiter Typ 1+2+3
  • -Q1Hauptschalter 4-polig 63 A, abschließbar
  • § 14aSchnittstelle mit Koppelrelais für die Wallbox
  • 6 × FI4-polig Typ A, 30 mA, dahinter die Stromkreise
SEW 302 · Visualisierung mit abgenommener Abdeckung des netzseitigen Anschlussraums

Die drei Ausführungen

Endpreise ohne Versand. Zählerschränke liefern wir auf Anfrage: Wir prüfen die Vorgaben Ihres Netzbetreibers und schicken Ihnen innerhalb von 3 Werktagen ein verbindliches Angebot.

SEW 301 Zählerschrank Kompakt, 1 Zähler, Visualisierung SEW 301

Zählerschrank Kompakt, 1 Zähler

Für ein Haus ohne Wallbox, mit Etagen, Küche und PV. 2-feldig.

Gehäuse
Hager univers Z, 2-feldig, 1100 × 550 × 205 mm
Felder
Zählerfeld links, Verteilerfeld 5-reihig mit APZ
Zählerplätze
1 (BKE-I, mit APZ)
Bemessungsstrom
InA 25 A, Dauerstromangabe je Stromkreis
Prüfung
Stückprüfung mit Protokoll
Bestückung
  • Selektiver Hauptleitungsschutzschalter (SLS) 63 A
  • Hauptschalter 4-polig 63 A, abschließbar
  • Schnittstelle nach § 14a EnWG (Steuersignal-Klemmleiste, RJ45)
  • Kombiableiter Typ 1+2+3
  • 4 FI-Schutzschalter 4-polig Typ A 30 mA (3 × 40 A, 1 × 63 A Küche)
  • 3 × LS B10, 15 × LS B16, 2 × LS B20 3-polig

Gesamtdauerstrom bis 25 A je Außenleiter, kein Durchlauferhitzer, kein Platz für eine Wallbox.

2.144 €Endpreis, § 19 UStG, ohne Versand
Angebot für SEW 301 anfragen
SEW 302 Zählerschrank Haus mit Wallbox, 1 Zähler, Visualisierung SEW 302

Zählerschrank Haus mit Wallbox, 1 Zähler

Für ein Haus mit Wallbox 11 kW und PV, mit Multimediafeld. 5-feldig.

Gehäuse
Hager univers Z, 5-feldig, 1100 × 1300 × 205 mm, Multimediafeld 2-feldig
Felder
Zählerfeld links, Verteilerfeld 7-reihig (PV, Wallbox), Verteilerfeld 5-reihig mit APZ (Haushalt), Multimediafeld
Zählerplätze
1 (BKE-I, mit APZ)
Bemessungsstrom
InA 32 A
Prüfung
Stückprüfung mit Protokoll
Bestückung
  • Selektiver Hauptleitungsschutzschalter (SLS) 63 A
  • Hauptschalter 4-polig 63 A, abschließbar
  • Schnittstelle nach § 14a EnWG mit Koppelrelais für die Wallbox
  • Kombiableiter Typ 1+2+3
  • 6 FI-Schutzschalter 4-polig Typ A 30 mA (5 × 40 A, 1 × 63 A Küche)
  • Verteilerfeld 7-reihig: 5 × LS B10, 19 × LS B16, 3 × LS B20 3-polig, 1 × LS B6

Stromkreise für Erdgeschoss, Obergeschoss, Dachgeschoss oder Keller, Küche, PV und Wallbox 11 kW.

3.489 €Endpreis, § 19 UStG, ohne Versand
Angebot für SEW 302 anfragen
SEW 303 Zählerschrank Haus komplett, 2 Zähler, Visualisierung SEW 303

Zählerschrank Haus komplett, 2 Zähler

Wie SEW 302, dazu ein eigener Zähler für die Wärmepumpe. 5-feldig.

Gehäuse
Hager univers Z, 5-feldig, 1100 × 1300 × 205 mm, Multimediafeld 2-feldig
Felder
Zählerfeld links mit 2 Zählerplätzen, Verteilerfeld 7-reihig (PV, Wallbox, Wärmepumpe), Verteilerfeld 5-reihig mit APZ (Haushalt), Multimediafeld
Zählerplätze
2 (BKE-I, mit APZ): Haushalt und Wärmepumpe
Bemessungsstrom
InA 32 A Haushalt, 28 A Wärmepumpe
Prüfung
Stückprüfung mit Protokoll
Bestückung
  • Selektive Hauptleitungsschutzschalter (SLS) 63 A und 35 A
  • 2 Hauptschalter 4-polig 63 A, abschließbar
  • Zwei Schnittstellen nach § 14a EnWG (Wärmepumpe Modul 2) mit Koppelrelais
  • Kombiableiter Typ 1+2+3
  • 6 FI-Schutzschalter 4-polig Typ A 30 mA (5 × 40 A, 1 × 63 A Küche), 1 FI 4-polig 40 A Typ B für die Wärmepumpe
  • 5 × LS B10, 20 × LS B16, 3 × LS B20 3-polig, 1 × LS B16 3-polig, 2 × LS B6

Für Haus mit Wallbox, PV und Wärmepumpe am zweiten Zählerplatz. Spannungsabgriff per Sammelschienenbox; die Zulassung durch Ihren Netzbetreiber prüfen wir vor dem Angebot.

4.444 €Endpreis, § 19 UStG, ohne Versand
Angebot für SEW 303 anfragen

Visualisierungen mit abgenommener Abdeckung des netzseitigen Anschlussraums, damit Sammelschiene, SLS und Überspannungsschutz zu sehen sind. Im Lieferzustand ist die Abdeckung montiert und wird vom Netzbetreiber plombiert. Gebaut wird exakt die gezeigte Bestückung.

Was Ihr Netzbetreiber vorgibt

Jeder Netzbetreiber legt in seinen Technischen Anschlussbedingungen (TAB) fest, wie der Zählerschrank ausgeführt sein muss: zum Beispiel Zählerart, Spannungsabgriff und Ausstattung des Anschlussraums. Deshalb unterscheiden sich Zählerschränke von Region zu Region.

Unsere drei Ausführungen sind für Zählerplätze nach BKE-I mit APZ gebaut. Aus Ihrer Postleitzahl ordnen wir den Netzbetreiber zu und prüfen seine Vorgaben, bevor wir ein Angebot schicken. Passt eine Ausführung nicht, sagen wir es Ihnen im Angebot.

Die Anmeldung beim Netzbetreiber und die Inbetriebsetzung übernimmt Ihr eingetragener Elektrofachbetrieb. Den Zähler setzt der Messstellenbetreiber.

Ratgeber zu den Vorgaben Ihres Netzbetreibers

Was wir für das Angebot brauchen

  • Postleitzahl, damit wir Ihren Netzbetreiber und seine Vorgaben zuordnen
  • Netzform (TN oder TT), Freileitung oder Erdkabel, äußerer Blitzschutz ja oder nein
  • Wallbox, PV-Wechselrichter und Wärmepumpe mit Hersteller und Modell
  • Ihre Stromkreisliste, wenn sie schon vorliegt

Der Zählerschrank-Konfigurator fragt das Schritt für Schritt ab.

Nicht im Preis enthalten

Anschluss, Anmeldung und Inbetriebsetzung nur durch einen im Installateurverzeichnis eines Netzbetreibers eingetragenen Fachbetrieb (§ 13 NAV). Steffens ElektroWorks liefert den Zählerschrank mit Stückprüfung und Protokoll.

Häufige Fragen zum Zählerschrank

Passt der Zählerschrank zu meinem Netzbetreiber?

Das prüfen wir vor dem Angebot anhand Ihrer Postleitzahl. Gebaut sind die Ausführungen für Zählerplätze nach BKE-I mit APZ.

Wer meldet den Zählerschrank an?

Ihr eingetragener Elektrofachbetrieb, beim Netzbetreiber. Er schließt an und nimmt in Betrieb. Den Zähler setzt der Messstellenbetreiber.

Brauche ich einen zweiten Zähler für die Wärmepumpe?

Nur, wenn Sie einen Wärmepumpentarif nutzen oder beim reduzierten Netzentgelt nach § 14a EnWG Modul 2 wählen. Für Modul 1 genügt ein Zähler. Steuerbar muss eine neue Wärmepumpe über 4,2 kW in jedem Fall sein. Für Modul 2 gibt es SEW 303 mit zwei Zählerplätzen.

Wie kommt der Zählerschrank zu mir?

Die drei Ausführungen sind 1,10 m hoch und bis 1,30 m breit. Wie der Schrank zu Ihnen kommt, stimmen wir mit Ihnen im Angebot ab.

Mehrfamilienhaus oder andere Ausführung?

Für Mehrfamilienhäuser und Netzbetreiber mit anderen Vorgaben planen wir den Zählerschrank einzeln. Für das Einfamilienhaus führt der Konfigurator in wenigen Schritten zum Angebot.
